履带式挖掘机在我港口装卸作业中使用频率高、作业负荷大、作业工况较差，其链轨磨损比较严重。挖掘机链轨磨损严重后，在作业和行走过程中就会发生链轨脱出故障，造成挖掘机无法继续作业和行走。

链轨磨损部位主要是轴套及销轴，因此需要进行更换。然而磨损严重的轴套可造成轴销无法拆卸，没有专用工具拆卸比较困难，一般需要工人用乙炔火焰烘烤，甚至割断磨损的链轨节，这样容易造成链轨节退火、材质发生变化，导致使用性能下降。为了使链轨销轴拆装简单方便、安全可靠，经研究，我们制作了一套链轨销轴拆装专用工具。

该链轨销轴拆装专用工具主要包括 1 个拆装平台、2 个顶轴和 1 台 30t 千斤顶，其中拆装平台由以下钢板组成：1 块长度为 1100mm、宽度为 500mm、厚度为 10mm 的钢板，用于拆装平台的底板；2 块长度为 1100mm、宽度为 100mm、厚度为 10mm 的钢板用于底板的加强筋板；2 块长度为 300mm、宽度为 100、厚度为 20mm 的钢板用于拆装时的挡板（其中 1 块加工了直径为 30mm 的中心通孔：4 块边长分别为 300mm、400mm，厚度为 10mm 的直角三角形钢板用于挡板的支撑板。

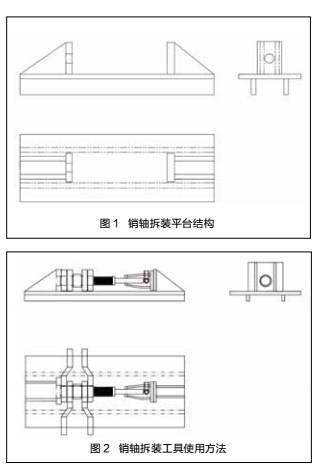

销轴拆装平台结构如图 1 所示，其制作方法如下：首先，将上述钢板切割下料，将切割部位打磨平整并打磨出倒角；其次，将底板平放，将 2 块加强筋板垂直于底板放置，并将 2 块加强筋板平行、均布在底板长度方向的规定位置后焊接在一起，将焊接好的底板与加强筋板组合体翻转 180°放平；再次，将 2 块三角形支撑板垂直放置于底板一端，其长度为 300mm 的直角边垂直于底板，长度为 400mm 的直角边平行于底板长度方向，2 块三角形支撑板的中心距为 260mm，如此摆放完成后与底板焊接在一起；然后，按照上述方法，将另外 2 块三角形支撑板焊接在底板的另一端；最后，将 2 块挡板分别垂直、取中放置在三角形支撑板长度为 300mm 的直角边处，并焊接在一起。此外，需要制作 2 个顶轴备用，其长度应大于链轨上销轴的长度，直径略小于链轨上销轴的直径。

使用该拆装工具拆卸销轴的方法如下：首先，将该拆装工具放置在需要拆卸销轴的链轨节下部，并将需要拆卸的轴销套对准中心设有圆孔的挡板；其次，将另 1 块挡板前部放置 1 个 30t 千斤顶，在千斤顶液压缸杆的前部放置 1 个顶轴；再次，启动千斤顶，将销轴逐渐推出；最后，将千斤顶复原，将该拆装工具移除，即完成销轴拆除工作。安装销轴的方法与拆卸销轴的方法大体相同，不再赘述。拆装工具使用方法如图 2 所示。

该链轨销轴拆装专用工具结构简单、安全可靠、携带轻便、造价低廉，使用该专用工具缩短了维修时间，降低了维修成本，提高了维修工作效率，保证了履带式挖掘机生产进度。
